Wat is Zaptec Sense?
Zaptec Sense is een slimme energiemeterkoppeling voor Zaptec laadinstallaties. Het apparaat meet hoeveel stroom er op dat moment wordt gebruikt en helpt de laadpaal om het beschikbare vermogen veilig te verdelen. Dit is vooral handig wanneer je een laadpaal gebruikt naast andere grote verbruikers, zoals een warmtepomp, inductiekookplaat of zonnepaneleninstallatie.
Wanneer gebruik je P1-connectiviteit?
Deze handleiding is bedoeld voor installaties waarbij Zaptec Sense wordt aangesloten op de P1-poort van een slimme meter. Heeft je meter geen P1-poort of is P1 niet geschikt voor jouw situatie? Dan heb je mogelijk een andere aansluitmethode nodig, zoals RS485.
Wat heb je nodig?
Zorg dat je de juiste onderdelen en toegang hebt voordat je begint met de installatie.
Zaptec Sense: Het Zaptec Sense apparaat dat wordt gekoppeld aan de slimme meter en de Zaptec-installatie.
RJ12-kabel: De kabel waarmee Zaptec Sense wordt aangesloten op de P1-poort van de slimme meter.
Aangepaste Micro-USB-kabel: Deze kan nodig zijn voor voeding of specifieke installatiesituaties.
Smartphone met de Zaptec-app: Je gebruikt de Zaptec-app om Zaptec Sense te installeren en te configureren.
Internetverbinding: Zaptec Sense heeft verbinding nodig via WiFi of Ethernet.
Controleer dit voordat je begint
Controleer of de P1-poort op de slimme meter is ingeschakeld en of de meter het juiste protocol ondersteunt. Is dit niet zeker? Neem dan contact op met de netbeheerder of energieleverancier.
Let op compatibiliteit met slimme meters
Zaptec Sense P1 is afhankelijk van het communicatieprotocol dat door de slimme meter en netbeheerder wordt gebruikt. Zelfs meters van hetzelfde merk en model kunnen anders zijn geconfigureerd. Krijg je na installatie geen correcte metingen? Dan kan dit liggen aan het type meter, de P1-configuratie of het gebruikte protocol.
Stap 1: Sluit Zaptec Sense aan op de energiemeter
Sluit Zaptec Sense eerst fysiek aan op de slimme meter.
Zoek de P1-poort: Zoek de P1-poort op de slimme meter. Dit is meestal een RJ12-aansluiting.
Sluit de RJ12-kabel aan: Verbind Zaptec Sense met de P1-poort via de meegeleverde RJ12-kabel.
Wacht minimaal 3 minuten: Geef Zaptec Sense tijd om op te starten en gegevens van de meter te ontvangen.

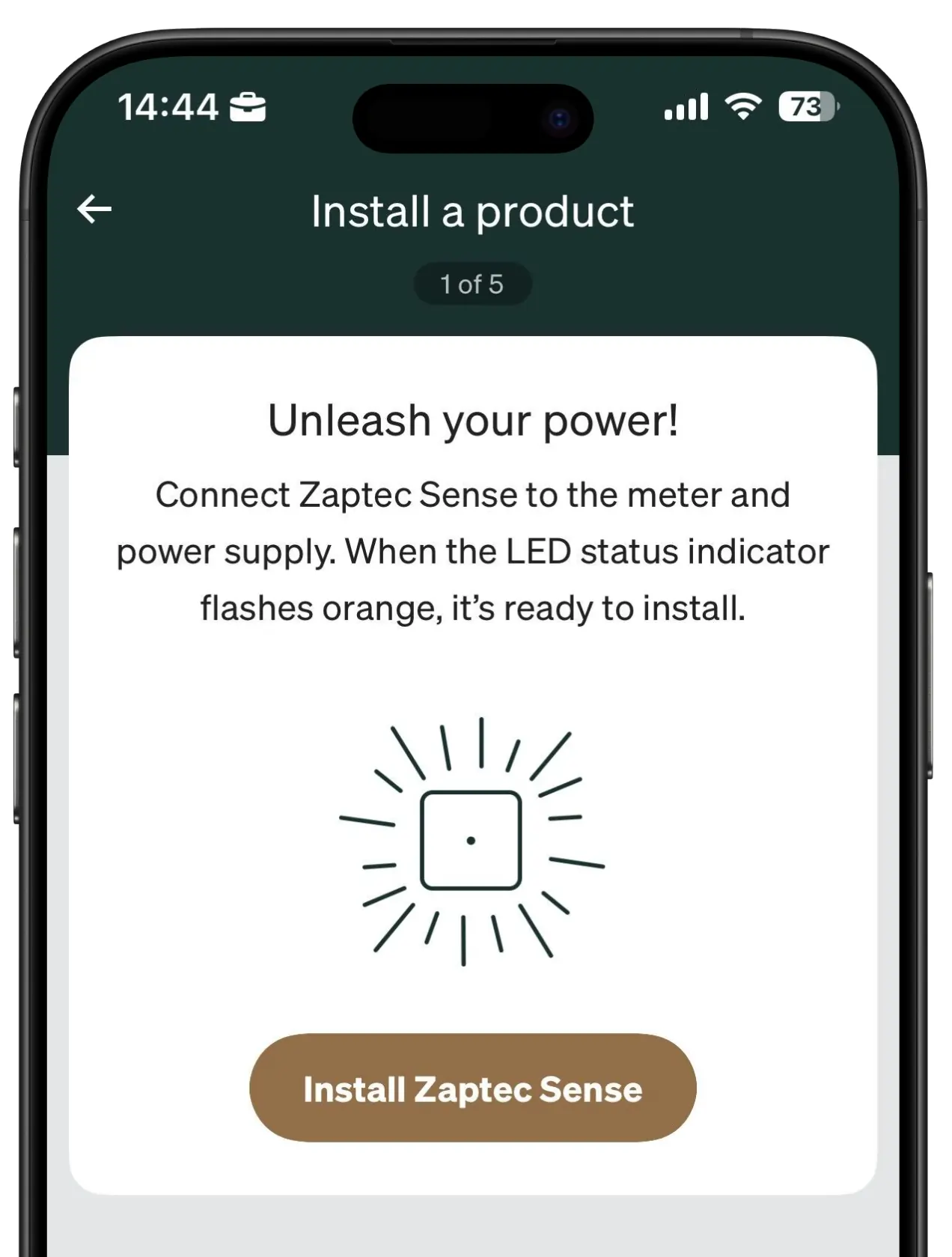

Controleer de LED: Wanneer het apparaat klaar is voor installatie, knippert de LED oranje.
Zaptec Sense instellen in de app
P1-poort al in gebruik?
Is de P1-poort al aangesloten op een ander apparaat? Dan kun je een P1-splitter gebruiken. In dat geval kan het nodig zijn om Zaptec Sense extra te voeden met een 5V DC-voeding via de micro-USB-poort.
Stap 2: Stel Zaptec Sense in via de Zaptec-app
Na het aansluiten op de slimme meter stel je Zaptec Sense in via de Zaptec-app.
Open de Zaptec-app: Open de Zaptec-app op je smartphone en log in met je account.
Ga naar het dashboard: Tik in het dashboard op de drie puntjes in de hoek.
Kies Product installeren: Selecteer Product installeren om een nieuw Zaptec-product toe te voegen.
Scan de QR-code: Scan de QR-code op het Zaptec Sense apparaat of in de handleiding.
Kies WiFi of Ethernet: Volg de stappen in de app om Zaptec Sense met internet te verbinden via WiFi of Ethernet.

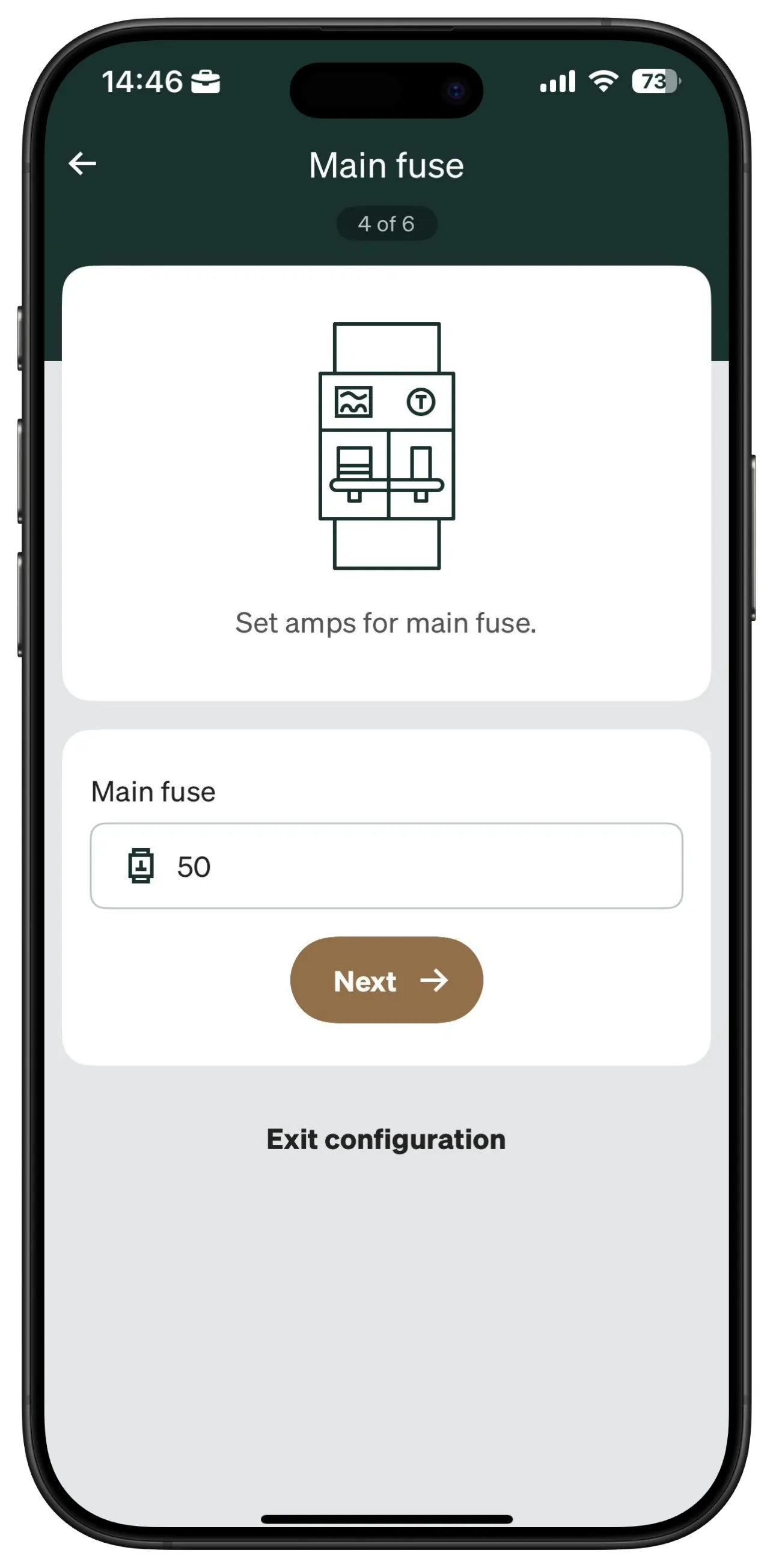

Stel de hoofdzekering in: Voer de waarde van de hoofdzekering in, zodat Zaptec Sense weet hoeveel vermogen beschikbaar is.
Bevestig de meterverbinding: Controleer in de app of Zaptec Sense verbinding heeft met de slimme meter.
Eerste installatie?
Is dit je eerste installatie? Kies dan voor Koppel met een charger en voer het serienummer van de laadpaal in. Zodra de LED continu wit brandt, is Zaptec Sense actief.
Wanneer is Zaptec Sense actief?
Wanneer Zaptec Sense correct is geïnstalleerd, wordt de LED continu wit. Daarna verschijnt Zaptec Sense onder Power management in de Zaptec-app. Vanaf dat moment kan de laadinstallatie het beschikbare vermogen automatisch aanpassen op basis van het actuele verbruik.
Problemen met het instellen van Zaptec Sense
Lukt het niet om Zaptec Sense te installeren? Controleer dan de onderstaande punten.
Zaptec Sense wordt niet gevonden in de app: Controleer of Zaptec Sense stroom krijgt en of er een LED-lampje brandt. Blijf binnen Bluetooth-bereik van het apparaat en probeer opnieuw via Product installeren in de Zaptec-app.
LED knippert 2 keer oranje: Zaptec Sense heeft geen IP-adres ontvangen. Controleer het WiFi-wachtwoord of de ethernetkabel en zorg dat het netwerk DHCP gebruikt.
LED brandt vast oranje: Zaptec Sense heeft wel een IP-adres ontvangen, maar kan geen verbinding maken met de cloud. Controleer of het netwerk internettoegang heeft en of de firewall verbinding met internet toestaat.
LED knippert oranje naar wit in een loop: Zaptec Sense ontvangt geen meterdata. Controleer of de P1-poort of HAN-poort op de slimme meter is geactiveerd en controleer de RJ12-kabel aan beide uiteinden.
LED knippert 3 keer oranje: Zaptec Sense is nog niet geconfigureerd. Open de Zaptec-app en voltooi de installatie via WiFi of Ethernet.
Wat gebeurt er als Zaptec Sense verbinding verliest?
Als Zaptec Sense de verbinding verliest, wordt de laadstroom automatisch teruggebracht naar 6A om overbelasting te voorkomen. De minimale laadstroom kan worden aangepast in het Zaptec Portal.
